Descriere
Descarcati detalii tehnice complete
| Lant WIN 200 (Grade 100) in conformitate cu EN 818-2. | |||||||
| Tip | Portanta
(kg) |
b1(mm) | b2(mm) | d(mm) | t(mm) | Masa
(kg/m) |
|
| WIN 5-200 | 1.000 | 8 | 19 | 5 | 16 | 0,61 | |
| WIN 6-200 | 1.400 | 9 | 22 | 6 | 18 | 0,89 | |
| WIN 7-200 | 1.900 | 10 | 25 | 7 | 21 | 1,2 | |
| WIN 8-200 | 2.500 | 11 | 29 | 8 | 24 | 1,57 | |
| WIN 10-200 | 4.000 | 14 | 36 | 10 | 30 | 2,46 | |
| WIN 13-200 | 6.700 | 18 | 47 | 13 | 39 | 4,18 | |
| WIN 16-200 | 10.000 | 22 | 58 | 16 | 48 | 6,28 | |
| WIN 19-200 | 14.000 | 27 | 69 | 19 | 57 | 8,9 | |
| WIN 22-200 | 19.000 | 30 | 79 | 22 | 66 | 11,88 | |
| WIN 26-200 | 26.500 | 35 | 94 | 26 | 78 | 16,18 | |
| WIN 32-200 | 40.000 | 43 | 115 | 32 | 96 | 24,10 | |

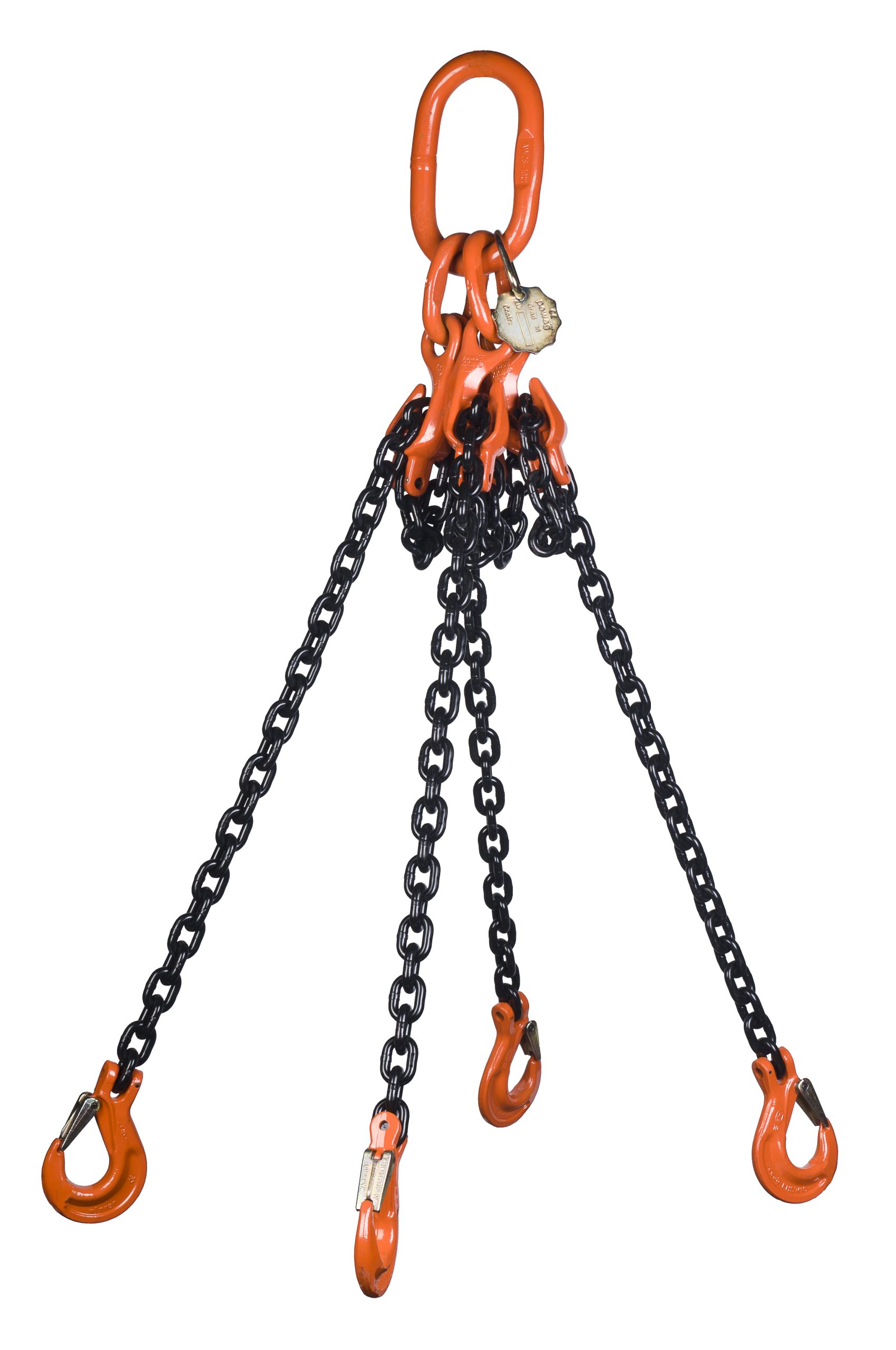

| Coef. de siguranta | 1 ramura | 2 ramuri | 3-4 ramuri | Fara capat |
| – | – | 0-45° | 45°–60° | 0-45° | 45°–60° | 0-45° | 45°–60° | – | |
| Coef. de reducere | 1 | 0,8 | 1,4 | 1 | 1,12 | 0,8 | 2,1 | 1,5 | 1,6 |
| WIN 5mm | 1.000 | 800 | 1.400 | 1.000 | 1.120 | 800 | 2.000 | 1.500 | 1.600 |
| WIN 6mm | 1.400 | 1.120 | 2.000 | 1.400 | 1.600 | 1.120 | 3.000 | 2.120 | 3.000 |
| WIN 8mm | 2.500 | 2.000 | 3.500 | 2.500 | 2.800 | 2.000 | 5.300 | 3.750 | 4.000 |
| WIN 10mm | 4.000 | 3.150 | 5.600 | 4.000 | 4.250 | 3.150 | 8.000 | 6.000 | 6.300 |
| WIN 13mm | 6.700 | 5.300 | 9.500 | 6.700 | 7.500 | 5.300 | 14.000 | 10.000 | 10.600 |
| WIN 16mm | 10.000 | 8.000 | 14.000 | 10.000 | 11.200 | 8.000 | 21.200 | 15.000 | 16.000 |
| WIN 19mm | 14.000 | 11.200 | 20.000 | 14.000 | 16.000 | 11.200 | 30.000 | 21.200 | 22.400 |
| WIN 22mm | 19.000 | 15.000 | 26.500 | 19.000 | 21.200 | 15.000 | 40.000 | 28.000 | 30.000 |
| WIN 26mm | 26.500 | 21.200 | 37.500 | 26.500 | 30.000 | 21.200 | 56.000 | 40.000 | 42.500 |
| WIN 32mm | 40.000 | 31.500 | 56.000 | 40.000 | 45.000 | 31.500 | 85.000 | 60.000 | 63.000 |
Important! Lanturile nu trebuiesc folosite in conditii extreme (temperaturea extrema, incarcaturi asimetrice, incarcaturi in unghi, solicitari dinamice. Valorile din tabelul de mai jos arata coeficientii de corectie a sarcinii portante in functie de temperaturile de lucru.
| Temperatura de operare | -40°C la + 200°C | +200°C la 300°C | Peste 300°C la 380°C | |||||||
| Factorul de incarcare | 1 | NEPERMIS | NEPERMIS | |||||||
| Distributia sarcinii asimetrice | ||||||||||
| Ungiul ß | 0° -45° | 45°-60° | 0°-45° | 45°-60° | 0°-45° | 45°-60° | ||||
| Factorul de incarcare | 0.7 | 1 | 0.7 | 1 | 0.7 | 0.7 | ||||
|
Muchii taietore unghiuri |
||||||||||
| Factorul de incarcare | 1 | 0.7 | 0.5 | |||||||
| Coeficient dinamic | Scoc usor | Soc mediu | Soc sever | |||||||
| 1 | 0.7 | nepermis | ||||||||
