Descriere
Excepțional de jos si extrem de usor (nu este necesar un stivuitor!)
Sistemul ușor de translație Holmatro este realizat din componente extrem de ușoare, astfel încât el poate fi ușor
de transportat, manipulat și poziționat de către una sau două persoane fără a fi nevoie de un stivuitor sau de
utilizarea unui echipament suplimentar. Schimbarea direcției de împingere sau tragere se poate face într-o
fracțiune de secundă!
Capacitatea maximă a sistemului este de 200 de tone, admițând utilizarea a două unități de translație asa cum este
descris echipamentul de pornire de la pagina următoare. Înălțimea totală de construcție este de numai 56 mm (2,20
inch). În ciuda înălțimii mici si greutății scăzute, este posibilă o valoare mare a distanței minime de susținere/Intervalului
Neacceptat* (lungimea dintre doua puncte de sprijin) atunci când suprafața este neuniformă.*
Patinele (1), cu o lungime standard de 1,8 metri, se pot conecta usor prin intermediul unui sistem de cuplare. Grinzile din
oțel inoxidabil (2) sunt amplasate pe patine. Prin utilizarea unui brachet de împingere-tragere (push-pull) (3) grinzile pot fi
conectate în siguranță la unitatea cilindru împingere-tragere (push-pull). Cu ajutorul mânerului de pe unitatea cilindru
împingere-tragere (push-pull) (4), direcția de împingere sau tragere a sistemului de translație usoară Holmatro poate fi
schimbată într-o fracțiune de secundă. Furtunul/calea de retur/intoarcere al cilindrilor push-pull este la interior, ceea ce
reduce semnificativ sansele de a fi deteriorat. Deoarece cuplele de alimentare si de retur sunt poziționate una lângă
cealaltă în spatele cilindrului, furtunurile (5) necesare pentru intrarea si iesirea uleiul sunt de o lungime egală.
Holmatro a dezvoltat grinzi mai înalte (6) pentru situațiile în care sarcina nu se potriveste cu partea frontala a unitații push-pull.
Acestea alcatuiesc grinzile standard, astfel încât greutatea totala este distribuita optim în întregul sistem.

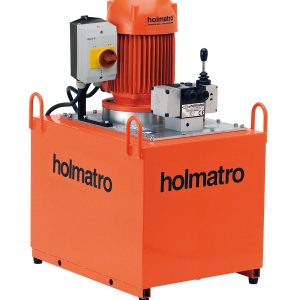

Sistemul de translație este acționat de o pompa dubla (7). Sistemul este livrat standard cu un carucior transport (8)
pentru deplasarea usoara a pompei si un cadru (9) cu rame pentru depozitarea patinelor.
* Distanța exacta pentru Intervalului Neacceptat depinde de greutatea si poziționarea încarcaturii. Pentru mai multe informații, va rugăm sa ne contactați.

| Sistem de translație usoară (200 tone) | |||
| Produs | descriere | model | cant. |
| Unitate împingere-tragere (push-pull) | SPPU-LW | 2 | |
| Bracket împingere-tragere (push-pull) | SPPB-LW | 2 | |
| Grindă 1.8 | SB-LW 1.8 | 2 | |
| Grindă 1 | SB-LW 1 | 2 | |
| Grindă înaltă 1.8 | SHB-LW 1.8 | – | |
| Grindă înaltă 1.2 | SHB-LW 1.2 | – | |
| Patină | ST-LW | 8 | |
| Extensie furtun | VL 10 SOU | 4 | |
| Pompă dublă | 09 T 12 E | 1 | |
| Cadru depozitare | STSF-LW | 1 | |
Caracteristici și beneficii
• Capacitate de 200 tone (2 x 100 t)
• Costrucție joasă; înălțimea totală este de 56 mm (2,20”)
– eficientă în cazul spațiului limitat de introducere
• Componente usoare cu mânere poziționate optim
– Usor de transportat, manipulat, poziționat 群i
asamblat de una sau două persoane (nu este
necesar un stivuitor)
– Reduce efortul fizic
– Performanță maximă cu o greutate minimă
• Sistem modular
– Usor de adaptat la sarcini si proiecte diferite
– Asamblează si utilizează; usor de montat fără a
utiliza echipamente suplimentare
• Cilindru de împingere-tragere (push-pull) cu capacitate
egală pentru ambele acțiuni
– Abilitatea de a împinge sau de a trage sarcina în
poziție, nu doar ca să împingă
– Control precis în ambele direcții
• Schimbarea sensului prin utilizarea unui mâner; sensul de
împingere sau tragere poate fi schimbat într-o fracțiune de
secundă
• Retragere în interiorul cilindrilor împingere-tragere (push-pull)
– Reduce sansele de deteriorare a liniei
– Lungimea egală a furtunului de intrare si iesire a uleiuluil
• Siguranță; cilindri împingere-tragere (push-pull) cu
protecția la suprapresiune
• Grinzi înalte se potrivesc ca si grinzile standard; în cazul
încărcărilor la care suprafața de contact nu se potriveste
în întregime cu partea frontală a unității push-pull
– Încărcătura totală este distribuită optim pe întregul sistem
• Tampoane glisante cu coeficient de frecare extrem de mic; rezistență
scăzută la alunecare între patine si grinzi
Furnizat standard împreună cu
• Cărucior pentru pompă; pompă usor de deplasat
• Cadru de depozitare; depozitarea patineror
